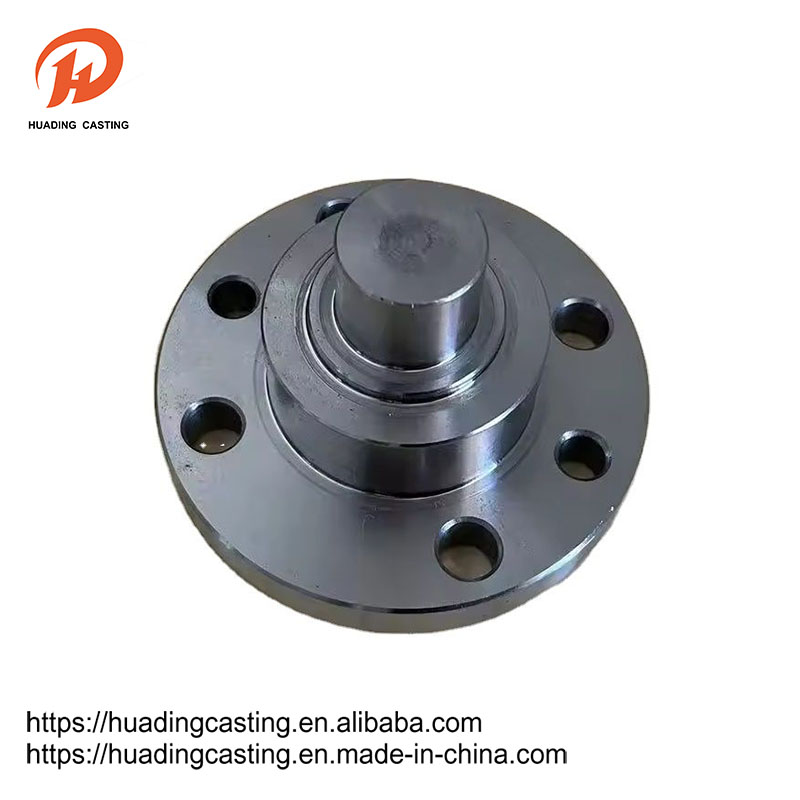

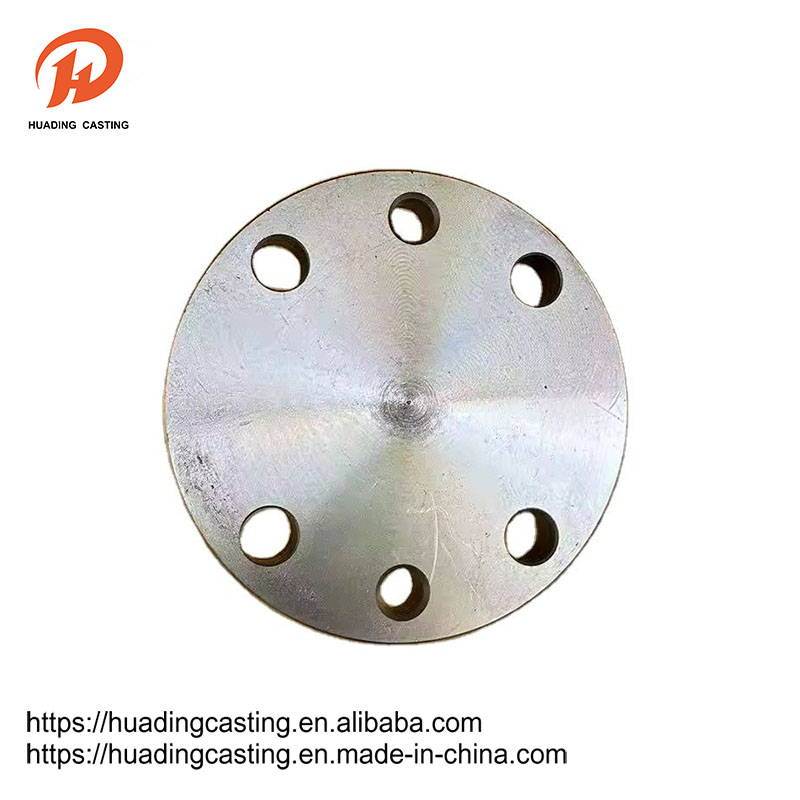

플랜지

플랜지는 샤프트와 샤프트 사이에 연결된 부분으로, 파이프 끝 사이의 연결에 사용됩니다. 또한 감속기 플랜지와 같은 두 장치 간의 연결을 위해 장비의 수입 및 수출에 대한 플랜지에서도 유용합니다. 플랜지 연결 또는 플랜지 조인트는 플랜지, 개스킷 및 볼트로 연결된 분리 가능한 연결을 결합 된 밀봉 구조 그룹으로 나타냅니다. 플랜지에는 구멍이 있으며 볼트는 두 플랜지를 단단히 연결합니다. 플랜지는 개스킷으로 밀봉되어 있습니다.

문의 보내기

제품 설명

플랜지는 스레드 연결 (스레드 연결) 플랜지, 용접 플랜지 및 클램프 플랜지로 나뉩니다. 플랜지는 쌍에 사용되며, 와이어 플랜지는 저압 파이프에 사용될 수 있으며 4 킬로그램 이상의 압력에 용접 된 플랜지를 사용할 수 있습니다. 두 플랜지 사이에 개스킷을 넣고 볼트로 고정하십시오. 다른 압력 플랜지 두께는 다르므로 다른 볼트를 사용합니다. 펌프 및 밸브는 파이프 라인과 연결될 때이 장비의 로컬 부분을 플랜지 연결이라고도하는 해당 플랜지 모양으로 만들어집니다. 두 평면 주위에 볼트로 연결되고 동시에 닫히는 모든 연결 부품은 일반적으로 환기 파이프의 연결과 같은 "플랜지"라고하며,이 유형의 부품을 "플랜지 부품"이라고 할 수 있습니다. 그러나이 연결은 플랜지 및 펌프의 연결과 같은 장비의 일부일 뿐이므로 펌프를 "플랜지 부품"이라고 부르는 것은 좋지 않습니다. 밸브 등과 같이 비교적 작 으면 "플랜지 부품"이라고 할 수 있습니다.

제품 매개 변수

DN	파이프 데이	연결 크기				C	N	H	NPT
DN	A	D	K	L	n	C	N	H	NPT
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
