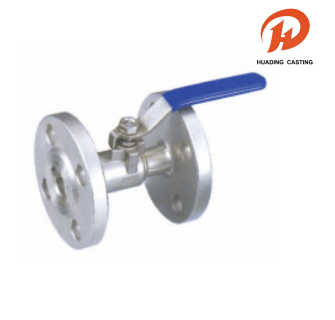

원피스 플랜지 볼 밸브

당사의 원피스 플랜지 볼 밸브는 광범위한 산업 응용 분야에서 탁월한 성능과 신뢰성을 제공하도록 설계되었습니다. 다용성을 염두에 두고 설계된 이 밸브는 1.6, 2.5, 4.0 및 6.4 MPa의 작동 압력을 지원하며 1/2" ~ 10" 범위의 크기로 제공됩니다. 이 밸브는 물, 가스, 오일, 질산 및 아세트산과 같은 부식성 산을 포함한 다양한 매체에 사용하기에 적합합니다. 일체형 플랜지 볼 밸브는 뛰어난 열 적응성을 제공하며 PTFE 씰을 사용하면 180°C 미만, PPL 씰을 사용하면 최대 300°C에서 효과적으로 작동합니다.

문의 보내기

제품 설명

이름:원피스 플랜지 볼 밸브

자료: 다음 테이블

MOQ: 100 PC

패키지: 두꺼워진 버블 백의 내부 포장 및 카톤 외부 포장, 또는 항해에 적합한 팔레트 운송

배송 : DHL, UPS, FedEx, LCL 해상 등

공차: 정밀 CNC 가공, 공차 ±0.01mm

검사:독일 CMM 전체 검사, 무결함

OEM 및 ODM: OEM 및 ODM 허용, 빠른 샘플 제작

시간:엄격한 품질 관리, 정시 납품

서비스:맞춤형 부품을 위한 다양한 재료 선택

원피스 플랜지 볼 밸브

이러한 일체형 플랜지 볼 밸브 설계에서는 안전과 규정 준수가 가장 중요합니다. 이 제품은 ANSI B16.5 플랜지와 ANSI B16.10 면대면 치수를 특징으로 하는 엄격한 국제 표준을 준수합니다. 또한 요청 시 화재 안전(API 607) 및 정전기 방지 장치를 제공하여 위험한 환경에서의 작동 안전을 보장합니다. 모든 장치는 ANSI B16.34 및 API 598 표준에 따라 엄격한 테스트를 거칩니다. 일반 유틸리티이든 특수 화학 처리이든 당사의 원피스 플랜지 볼 밸브는 유체 제어 요구 사항에 맞는 견고하고 규정을 준수하는 고품질 솔루션을 제공합니다.

플랜지 볼 밸브 기술 특성 및 일반 도면

NPS	1.6MPa、2.5MPa、4.0MPa、6.4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	8-22	300
6	102	267	279	241.5	216	26	3	209	8-22	320
8	152	292	345	298.5	270	29	3	250	8-22	350
10	203	330	406	362	324	31	3	345	12-26	400

볼 밸브 재료 목록

부품명	재료
몸	CF8M/WCB
좌석	PTFE
캡	CF8M/WCB
씰 개스킷	PTFE/흑연
공	SS316
줄기	SS316
스템 씰	PTFE
포장	PTFE/흑연
패킹 글랜드	SS316
패킹 글랜드	CF8M/WCB
핀 중지	SS304
글랜드 볼트	SS304
스냅 링	6,500만
핸들	KT33-8
세트볼트	SS304
