일체형 내부 스레드 연결 볼 밸브

일체형 내부 스레드 연결 볼 밸브는 현대 산업용 유체 제어 시스템의 필수 구성 요소이며 컴팩트한 디자인과 안정적인 밀봉 성능으로 높이 평가됩니다. 이 일체형 내부 스레드 연결 볼 밸브는 잠재적인 누출 경로를 크게 줄이는 통합 본체 구조를 갖추고 있어 특히 고압 및 안전성이 높은 환경에 적합합니다. 내부 스레드 연결을 사용하면 추가 어댑터 없이 표준 배관에 빠르고 안전하게 설치할 수 있어 유지 관리 중 시간과 비용이 절약됩니다. 스테인리스 스틸 또는 황동과 같은 내구성 있는 재료로 제작된 일체형 내부 나사 연결 볼 밸브는 뛰어난 내식성과 연장된 서비스 수명을 제공합니다. 파열 방지 스템과 감소된 보어 설계로 작동 안전성과 흐름 정밀도가 더욱 향상됩니다. 화학, 수처리, 석유 및 가스 산업에 널리 적용되는 이 밸브는 까다로운 조건에서도 일관되게 작동합니다. PN16 및 PN63과 같은 압력 등급으로 제공되며 NPT, BSPT, DIN2999 및 ISO228을 포함한 국제 표준을 준수하여 글로벌 호환성과 신뢰성을 보장합니다.

문의 보내기

제품 설명

이름:원피스 내부 스레드 연결 볼 밸브

자료: 다음 테이블

MOQ: 100 PC

패키지: 두꺼워진 버블 백의 내부 포장 및 카톤 외부 포장, 또는 항해에 적합한 팔레트 운송

배송 : DHL, UPS, FedEx, LCL 해상 등

공차: 정밀 CNC 가공, 공차 ±0.01mm

검사:독일 CMM 전체 검사, 무결함

OEM 및 ODM: OEM 및 ODM 허용, 빠른 샘플 제작

시간:엄격한 품질 관리, 정시 납품

서비스:맞춤형 부품을 위한 다양한 재료 선택

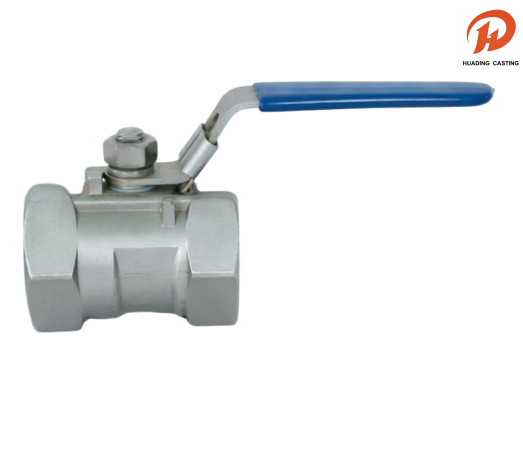

일체형 내부 스레드 연결 볼 밸브

일체형 내부 스레드 볼 밸브는 산업용 유체 시스템에 컴팩트하고 누출 방지 성능을 제공합니다. 화학 처리, 수처리, 석유 및 가스 분야에서 신뢰를 받는 이 밸브는 까다로운 조건을 안정적으로 처리합니다. NPT/BSPT 스레드와 함께 PN16/PN63 등급으로 제공되는 이 제품은 국제 배관 네트워크에 원활하게 통합하기 위한 글로벌 표준을 준수하여 까다로운 응용 분야에서 일관되고 내구성 있는 작동을 제공합니다.

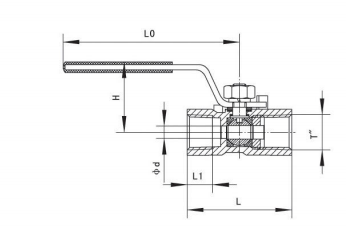

볼 밸브 기술 특성 및 일반 도면

공칭 직경 (mm)	파이프스레드	치수(mm)
		d	L	L1	H	L0
8	1/4	4.6	39	9.5	31	62
10	3/8	6.8	44	10.5	35.5	62.5
15	1/2	9.2	56.5	14	40	96
20	3/4	12.5	59	15	44	96
25	1	16	71	18	50	101
32	1 1/4	20	78	19	54	101
40	1 1/2	25	83	20	70	135
50	2	32	100	23	75	135

볼 밸브 재료 목록

부품명	재료
몸	WCB CF8 CF8M
캡	WCB CF8 CF8M
핸들	SS304
공	SS304 SS304 SS316
좌석	PTFE
줄기	SS304 SS304 SS316
포장 세탁기	PTFE
틈 메우는 물건	PTFE
스러스트 와셔	PTFE
너트	SS304
스프링 와셔	SS304
사물함	SS304
핸들	SS304
씌우다	플라스틱
