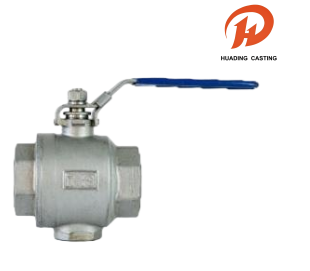

2피스 내부 스레드 연결 볼 밸브

이 2피스 내부 스레드 연결 볼 밸브는 견고한 매몰 주조 본체와 파열 방지 스템을 갖추고 있어 안전성과 내구성을 보장합니다. 다용성을 위해 설계된 이 밸브는 다중 스레드 표준(NPT, BSPT, DIN 2999, ISO 228)을 준수하고 ISO 5211 액추에이터 직접 장착을 지원합니다. 1000 PSI의 작동 압력과 API 598과 같은 엄격한 테스트 표준을 준수하는 이 2피스 내부 스레드 연결 볼 밸브는 고성능 응용 분야에 맞게 제작되었습니다.

문의 보내기

제품 설명

이름:2피스 내부 나사 연결 볼 밸브

자료: 다음 테이블

MOQ: 100 PC

패키지: 두꺼워진 버블 백의 내부 포장 및 카톤 외부 포장, 또는 항해에 적합한 팔레트 운송

배송 : DHL, UPS, FedEx, LCL 해상 등

공차: 정밀 CNC 가공, 공차 ±0.01mm

검사:독일 CMM 전체 검사, 무결함

OEM 및 ODM: OEM 및 ODM 허용, 빠른 샘플 제작

시간:엄격한 품질 관리, 정시 납품

서비스:맞춤형 부품을 위한 다양한 재료 선택

2피스 내부 스레드 연결 볼 밸브

이 2피스 내부 스레드 연결 볼 밸브는 NPT, BSPT, DIN 2999 및 ISO 228을 포함한 파이프 스레드 표준을 준수하며 잠금 장치와 함께 액추에이터를 위한 ISO 5211 직접 장착 설계가 특징입니다. 1000 PSI(PN63) W.O.G의 작동 압력 등급을 받은 2피스 내부 스레드 연결 볼 밸브는 API 598, GB/T 13927 및 ISO 5208 표준에 따라 엄격한 테스트를 거쳐 까다로운 응용 분야에서 안정적인 성능을 보장합니다.

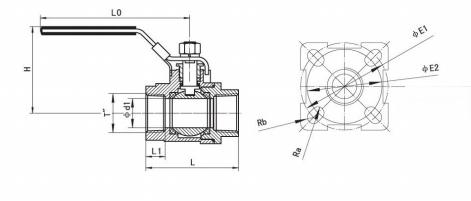

볼 밸브 기술 특성 및 일반 도면

명사 같은	파이프	차원
다이아. (mm)	실	d1	L	L1	H	L0	라	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5.75	R6.75	Φ125	Φ102

볼 밸브 재료 목록

부품명	재료
몸	WCB CF8 CF8M
캡	WCB CF8 CF8M
공	SS304 SS304 SS316
좌석	PTFE
줄기	SS304 SS304 SS316
선	SS304
포장	PTFE
틈 메우는 물건	PTFE
세탁기	PTFE
너트	SS304
스프링 와셔	SS304
사물함	SS304
핸들	SS304
씌우다	플라스틱
